März 2019 Muster-->CAD-->CAM-->CNC-->Fertigung-->Beschichtung

Wölbungsschuh

Anfrage des Kunden:

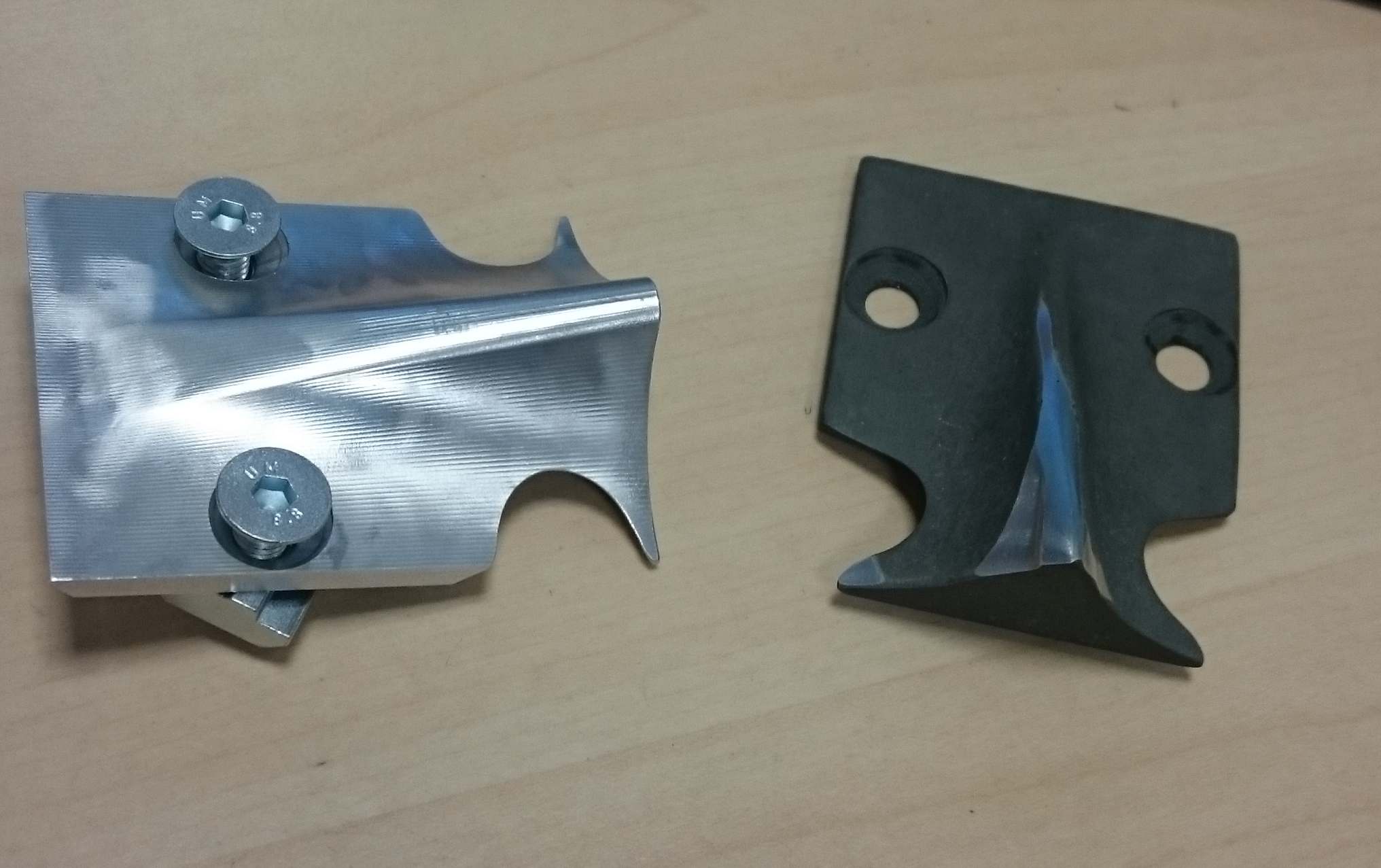

Bauteil gem. Muster
zusätzliche Anforderung: abriebfest gegenüber Papier

Schritt 1:
Materialbestimmung: hier EN AW-7075

Schritt 2:
Beschichtung festlegen: hier Plasmacoatieren 90µm

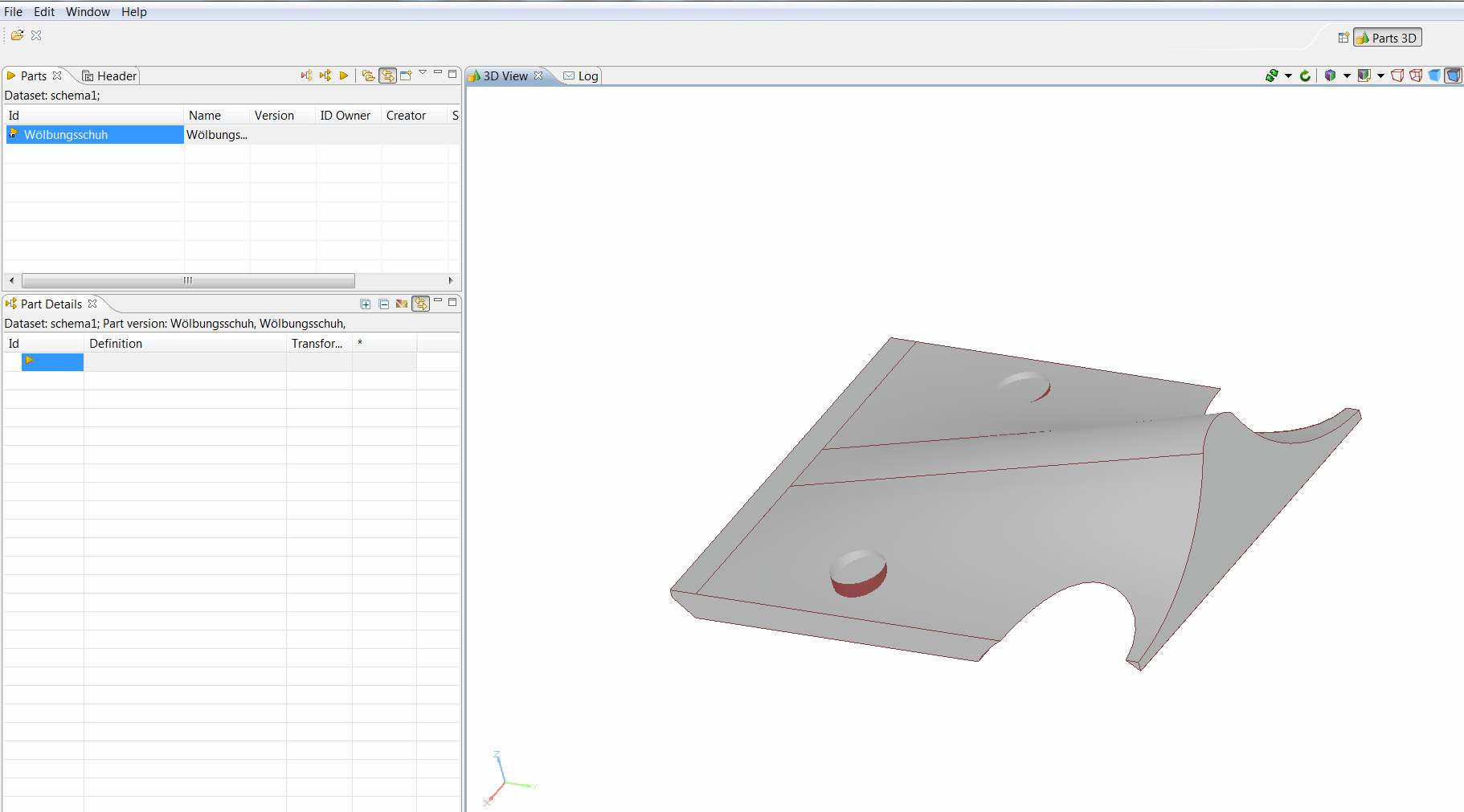

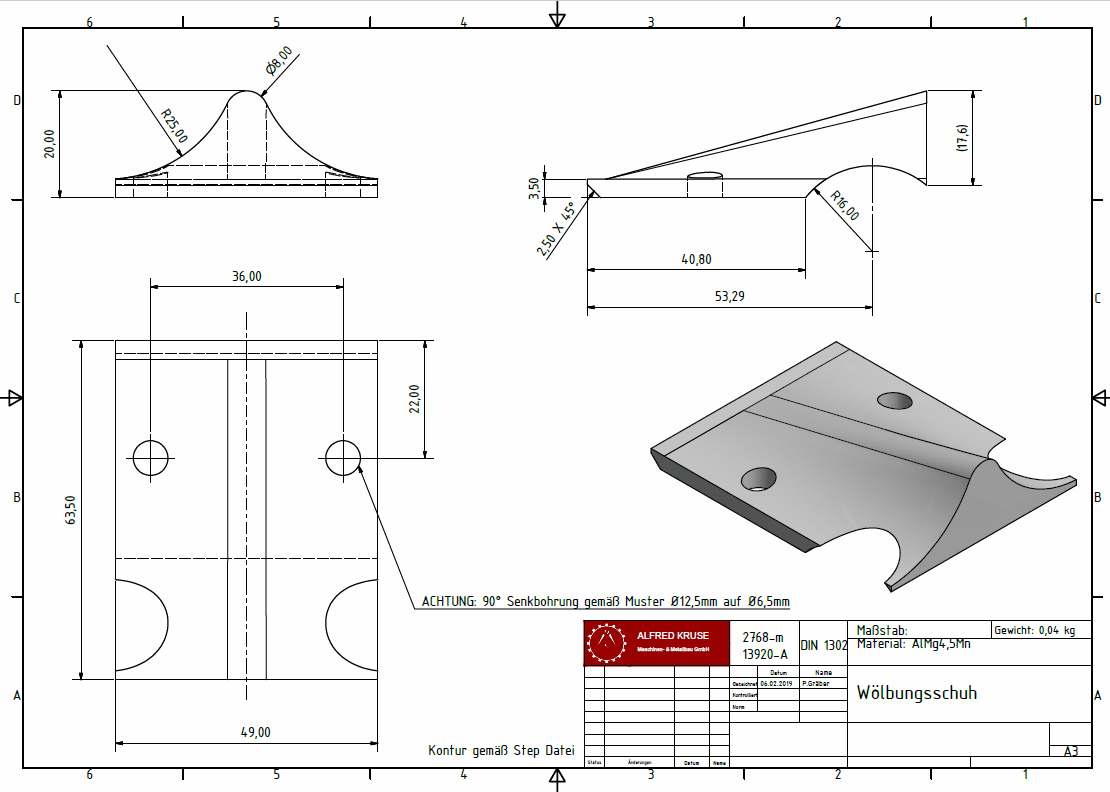

Schritt 3:
Vermessung und Übertrag in 3D-Daten

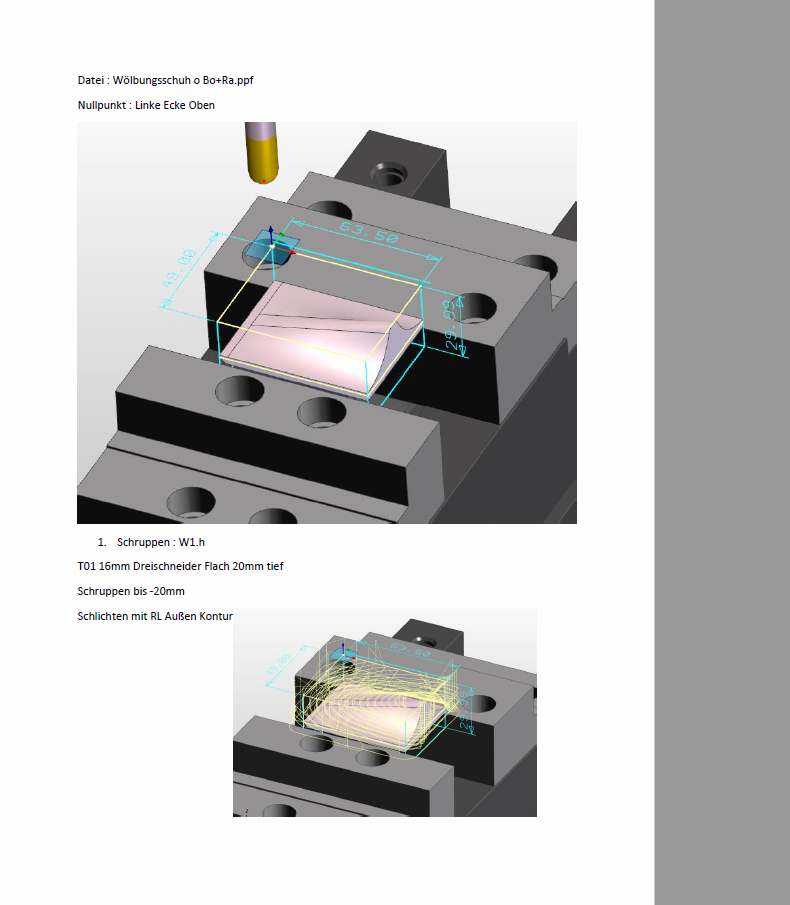

Schritt 4:

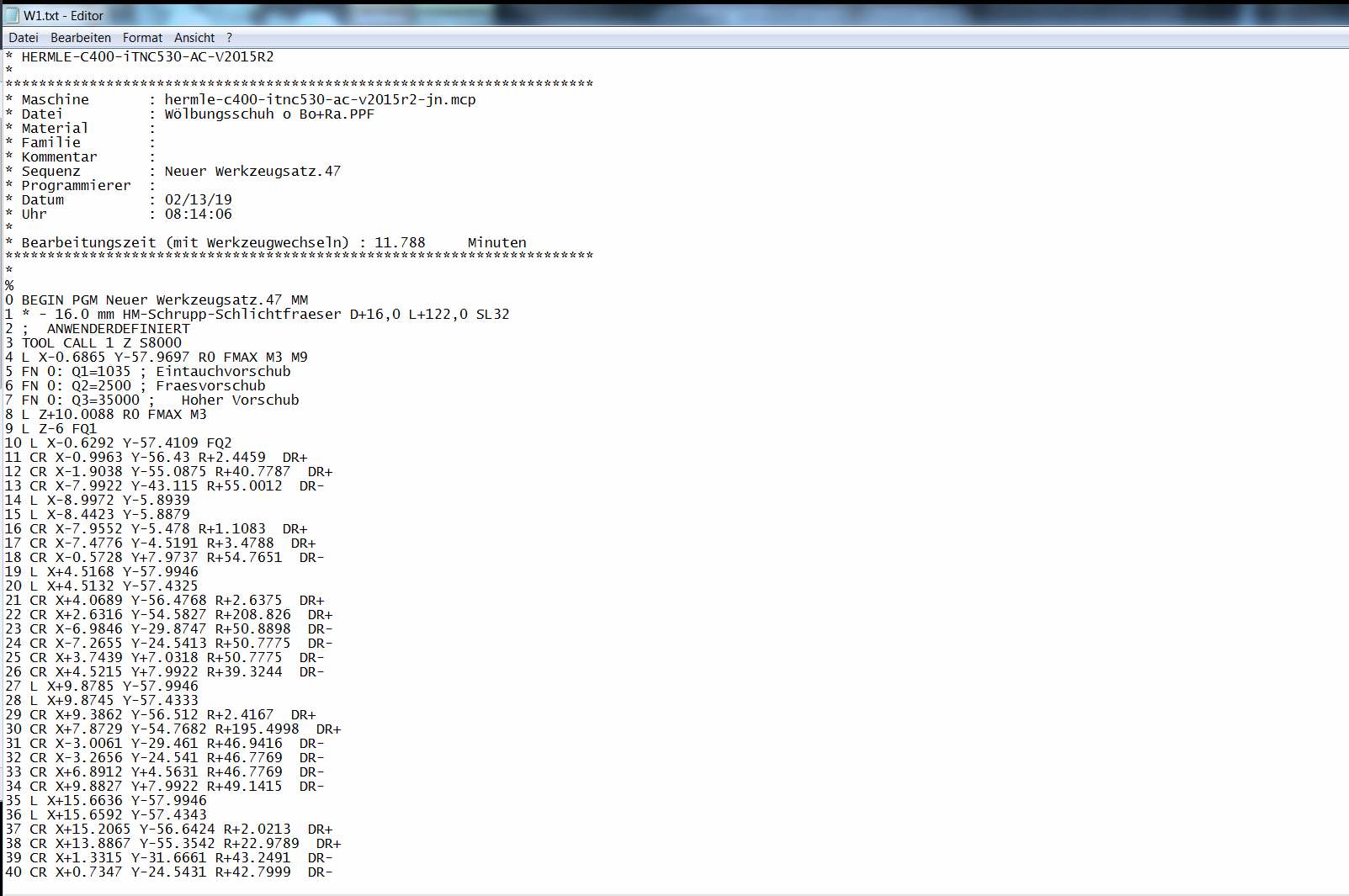

mit CAM-Software Übertragung in ein CNC-Programm: hier Heidenhain

Schritt 5:

Simulation mit Soll-Ist-Vergleich

Schritt 7:

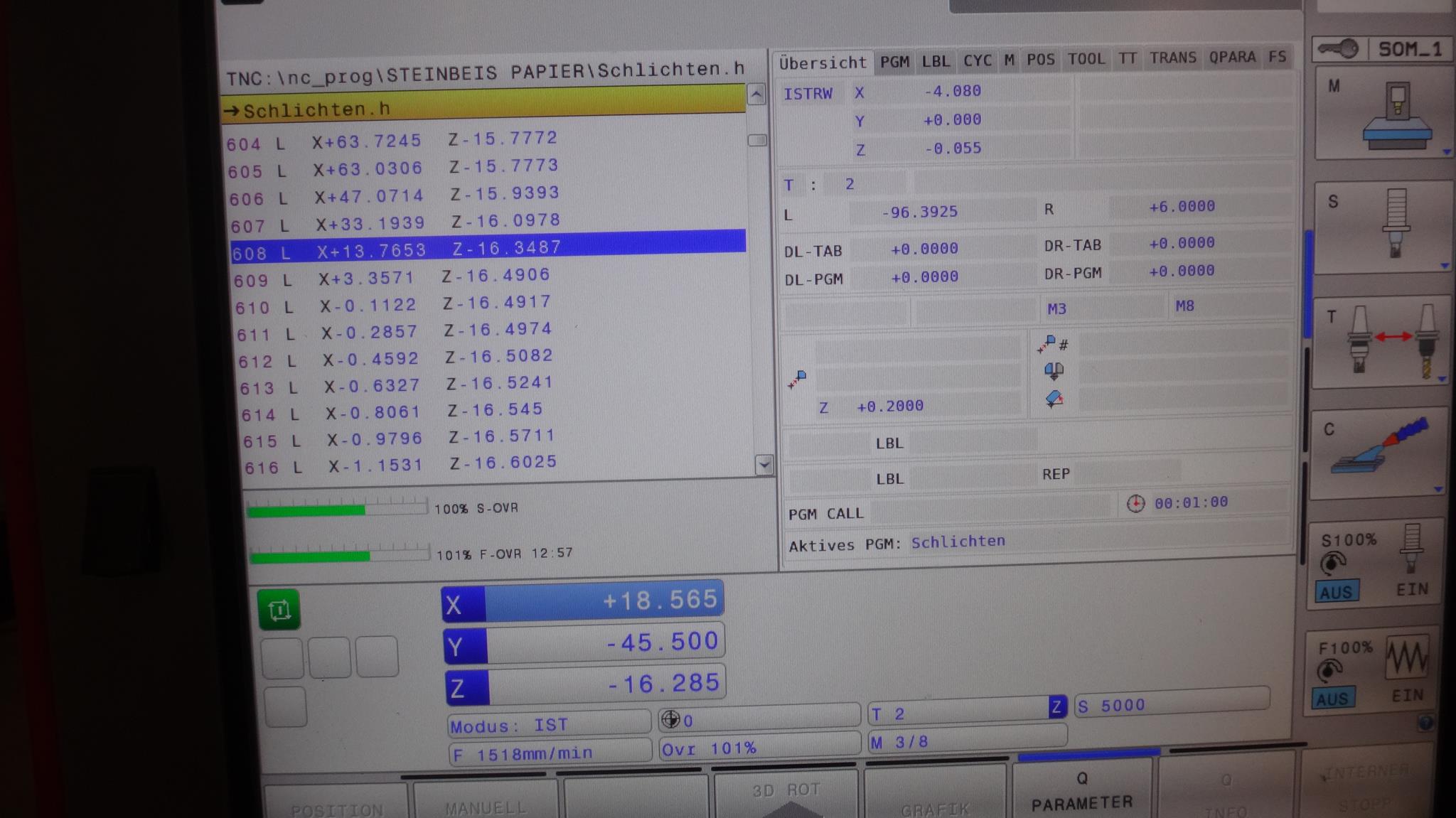

Übertragung auf die Maschine: hier Kunzmann

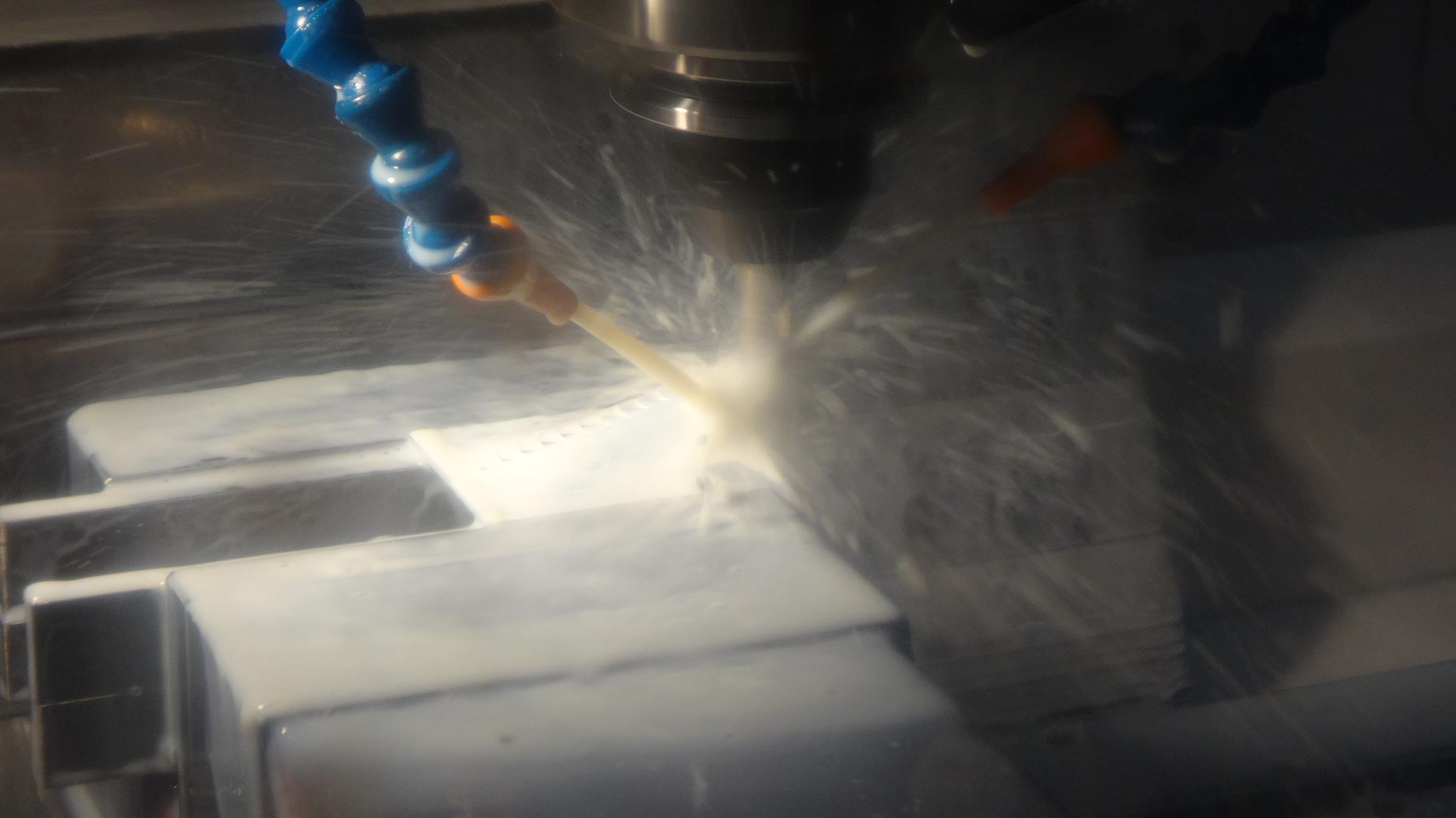

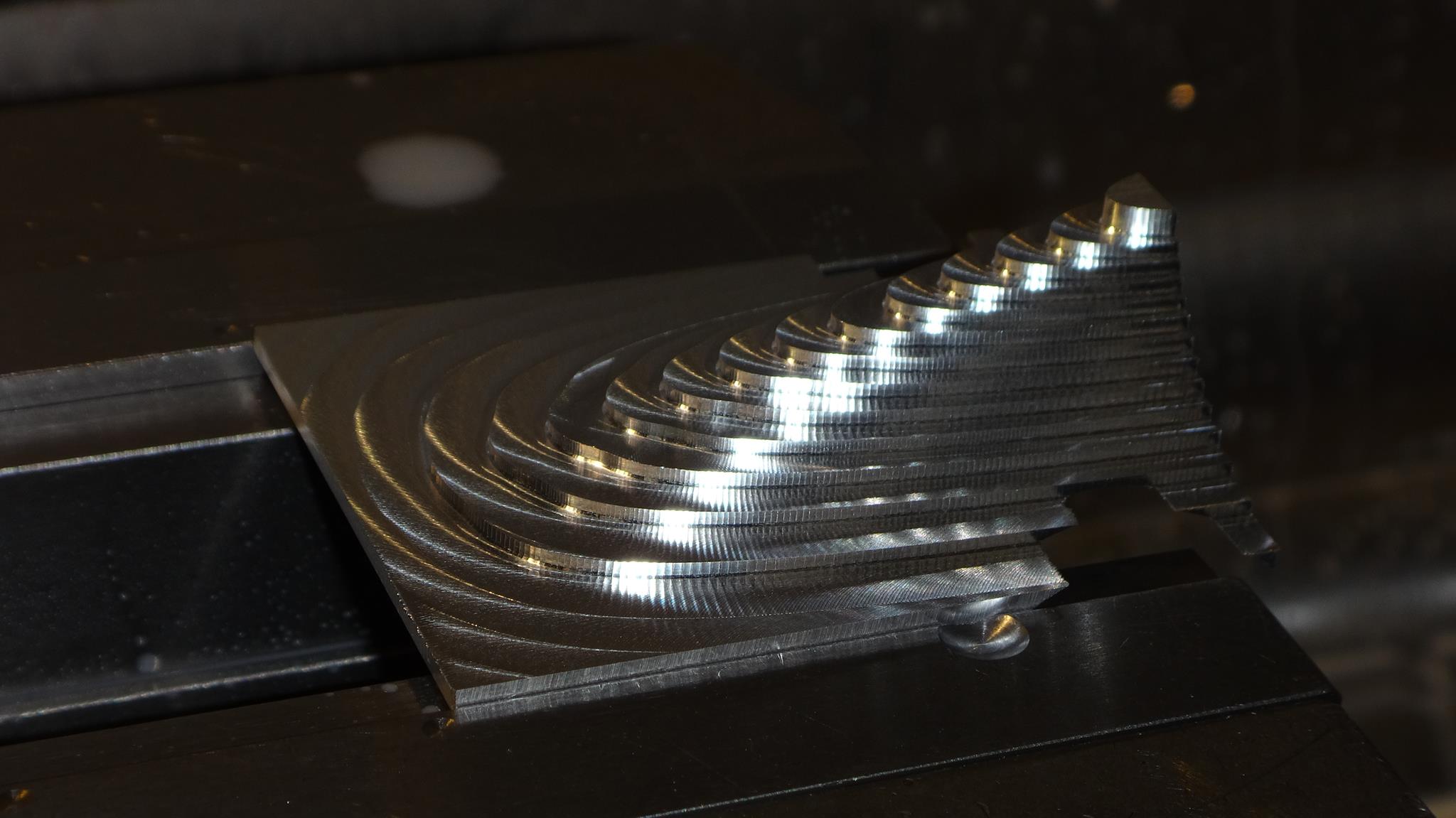

Schritt 8:

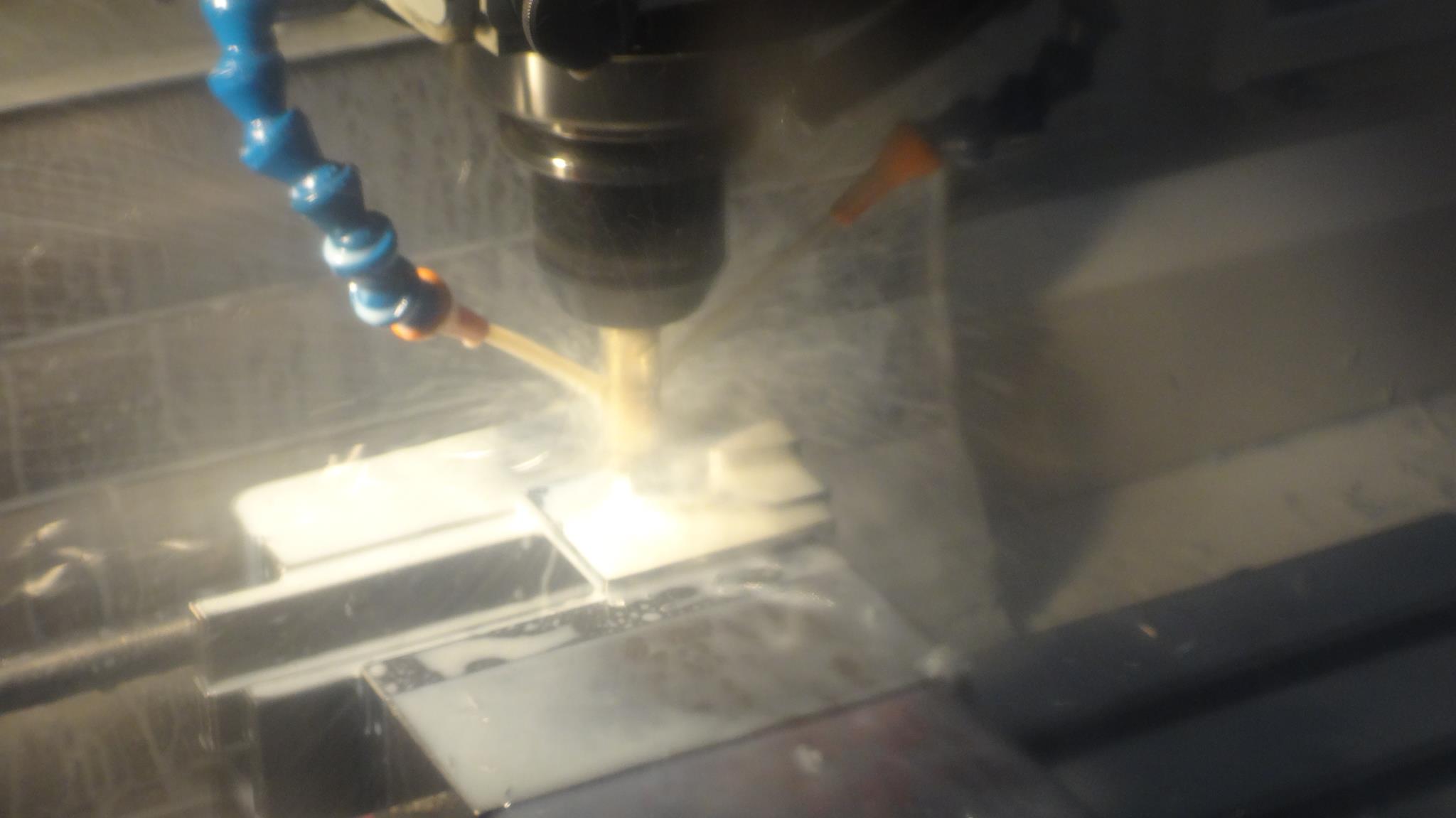

Schruppen

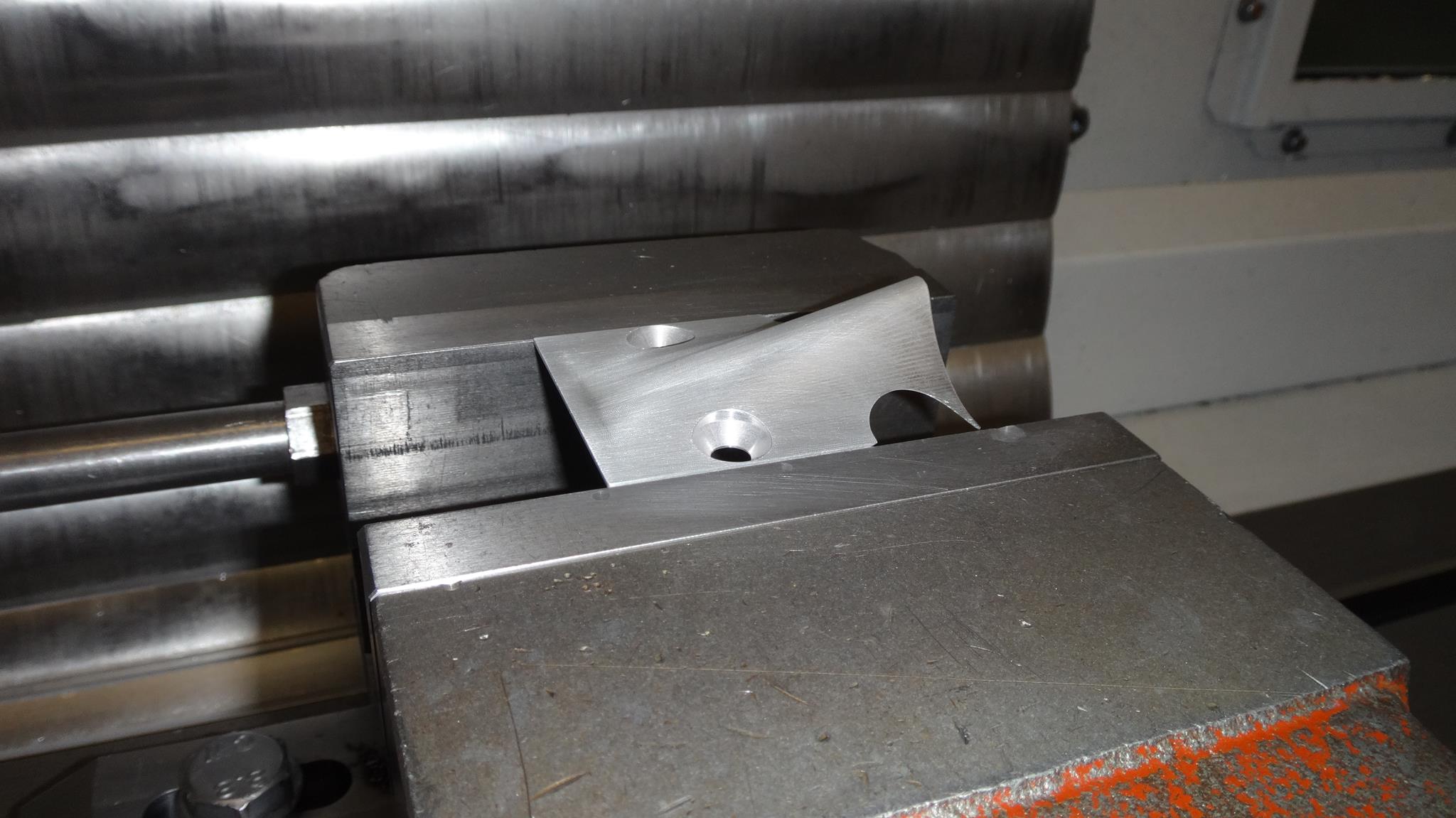

Schritt 8:

Schlichten

Video Schruppen

Video Schlichten
